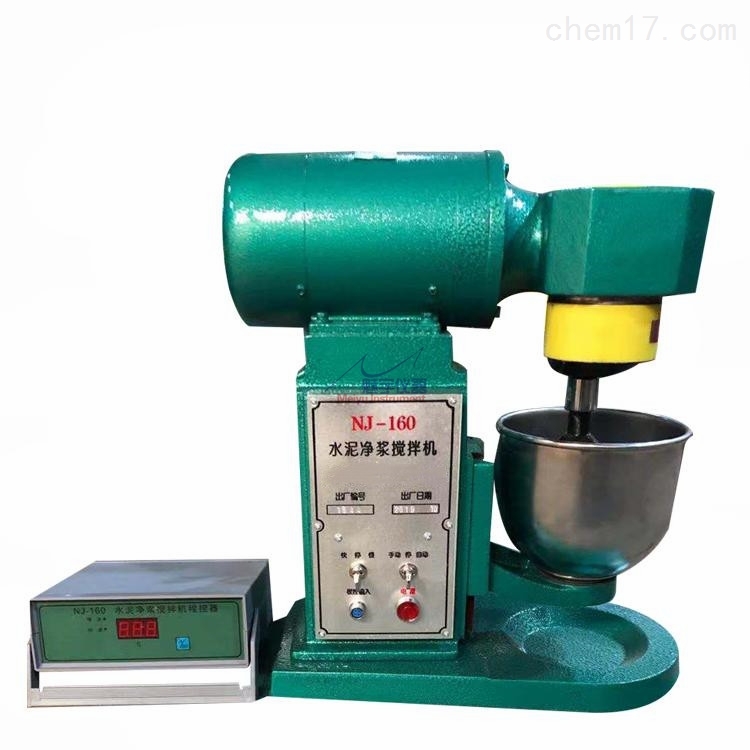

NJ-160A水泥净浆搅拌机应用范围: NJ-160型搅拌机是贯彻GB1346-89所规定的设备之一,将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆,供测定水泥标准稠度、凝结时间及制作安定性试块之用,是水泥厂、建筑施工单位、有关专业院校及科研单位水泥试验室的设备之一。主要有双速电机、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。
上海魅宇建立NJ-160A水泥净浆搅拌机客户档案,对客户实行跟踪服务,定期培训。较为理想,数据较为稳定,价格低且操作方便。凡本公司经销商或客户,因产品升级或新品上市,我公司将根据具体情况随时安排各种形式统一培训,或上门指导。我公司有混凝土渗透仪、立式砂浆搅拌机、混凝土振动台、混凝土含气量测定仪、混凝土贯入阻力仪、钢筋标点机、振筛机、混凝土维勃稠度仪、混凝土碳化试验箱等产品。
操作与使用: 扳动手柄可使滑板带动搅拌锅沿立柱的导轨上下移动。上移到位后旋紧定位螺钉即可搅拌,卸下搅拌锅与之相反。自上方往下看叶片自转方向顺时针。公转方向相反。 先把三位开关(1K、2K)都置于停位置,再将时间控制器插头插入面板的“程控输入"插座,然后方可接通电源。
调整说明: 本机出厂已将搅拌叶与搅拌锅之间的间隙调整到2±1mm范围。 搅拌叶与搅拌锅的工作间隙调整,可松开调节螺母转动搅拌叶使之上下移动,再用检测杆检测正确间隙后,再旋紧调节螺母即可。或松开电机与立柱,减速箱法兰与电动机连接的螺钉,正确后再拧紧螺钉。
分手动和自动两种: ▲自动:将开关1K拨至自动位置,即自动完成慢搅120秒、停10秒后报警5秒、快搅120秒的动作,然后自动停止。当一次自动程序结束后,若将1K开关置于停,再将1K开关置于自动,又开始执行下一次自动程序。每次自动程序结束后,必须将1K开关置于停,以防停电后程控器误动作。 ▲手动:将开关1K拨至手动位置,再将三位开关2K置于慢、停、快、停位置,则分别完成各个动作,人工计时。 注意:插座三相电源接线一定要保证叶片公转方向与机体上所标方向,否则极易损坏搅拌机构。
维护保养: ▲应保持工作场地清洁,每次使用后应*清除搅拌叶与搅拌锅内、外残余砂浆,并清扫散落和飞溅机器上的砂浆及脏污物,揩干后,套上护罩,防止灰尘。 ▲本机无外部加油孔。传动箱内蜗轮付、齿轮付及轴承等运动部件每季加二硫化钼润滑脂一次,加油时可分别打开轴承盖,支座与立柱导轨之间,升降机构之间应经常滴入机油润滑,每年保养一次,将本机全部清洗并加注润滑油和润滑脂。 ▲ 机器运转时遇有金属撞击噪声,应首先检查搅拌叶与搅拌锅之间的间隙是否正确。 ▲使用搅拌锅时,要轻拿轻放,不可随意碰撞,以免造成搅拌锅变形。 ▲当更换新的搅拌锅或叶片时,均应按前述方法调整间隙。 ▲应经常检查电气绝缘情况,在20℃±5℃相对湿度50%~70%时的冷态绝缘电阻≥5MΩ。
技术参数: ▲标准:GB3350.8、JC/T729。 ▲公转慢:62±5r/min 。 ▲自转慢:140±5r/min 。 ▲自动控制程序快(S):120±3s 。 ▲自动控制程序时间停:15s 。 ▲公转快:125±10r/min 。 ▲自转快:285±10r/min 。 ▲自控快(S):120±3s 。 ▲搅拌锅容量:2.5L。 ▲包装尺寸:600×450×620mm。 ▲毛重/净重:65/50kg。 ▲电压功率:380V/370W。
工作原理: 双速电动机通过联轴器将动力传给传动箱内的蜗杆再经蜗轮及一对齿轮和传给主轴并减速。主轴带动偏心座同步旋转,使固定在偏心座上的搅拌叶进行公转。同时搅拌叶通过搅拌叶轴上端的行星齿轮围绕固定的内齿轮完成自转运动。双速电机经时间程控器控制自动完成一次慢—停—快转的规定工作程序。搅拌锅与滑板用偏心槽旋转锁紧。 搅拌机安装只需将主机放在平整的水泥平台上,并在底面垫上一层厚5~8mm橡胶板。电源及安全接地本机器出厂带2m长电源进线及四芯插座一只。必须确保相线和零线无误才能通电。出厂时电器绝缘已经达标,为了保证用电安全,请将机身安全接地标志点用不小于1㎜2截面的多股塑料铜芯线可靠接地。 |
