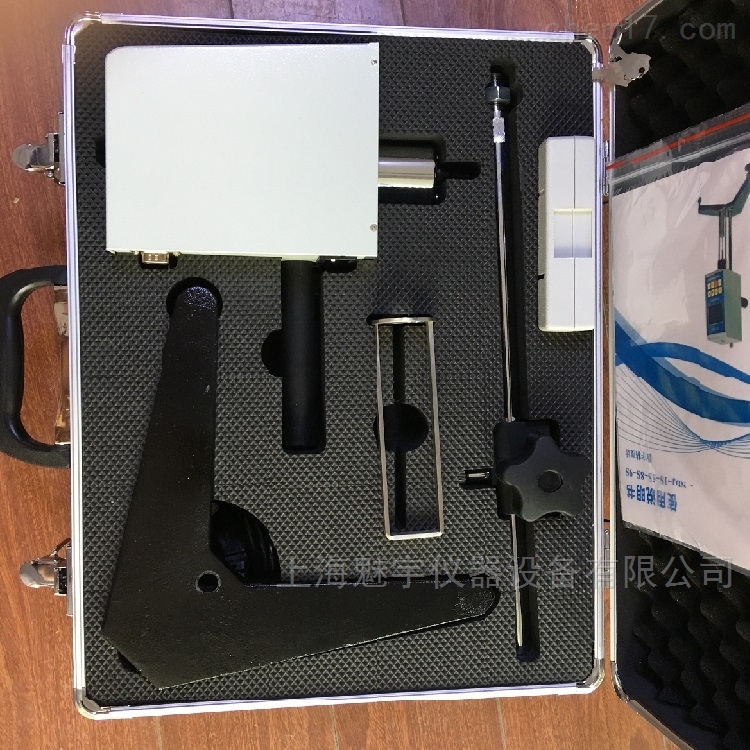

NDJ-5S/8S旋转粘度计

NDJ-5S/8S旋转粘度计结构组成：

仪器的结构如图1所示。

图1

（1）水准泡 （2）液体显示屏  （3）外罩  （4）转子保护架  （5）主机底座 （6）操作键盘  （7）转子连接头  （8）转子 （9）主机底座水平调节旋钮

背面布置：（如图3所示）

图3

（1）PC接口 、（2）机头手柄安装孔、（3）电源开关、（4）黄色保护帽 、(5)RS232接口、（6）电源线 、(7)温度接口(8S1 .5 .7除外）、（8）保险丝座、（9）保护架安装孔。

NDJ-5S/8S旋转粘度计有全面、快速、到位的售后服务系统，健全的质量管理体系。我公司有沥青快速抽提仪、沥青混合料拌和机、马歇尔稳定度测定仪、沥青针入度仪、沥青软化点仪、沥青标准粘度计、压实仪、沥青四组分试验仪、沥青取样器、沥青比重瓶等产品。感谢您对我们产品关注，诚邀为您提供满意的服务，若您希望进一步的了解，欢迎您随时联络我们，我公司有完善的管理制度，以优异的品质为客户服务！

安装说明：

1、检查供电电源，应满足本仪器工作的要求：按国家有关规定，其接地端应有可靠的接地线。

2、仪器应安装在无腐蚀性气体、无强电磁干扰、无振动的工作台上。

3、将带齿立柱插入主机底座的圆孔中,立柱上的齿形面面向底座的正前方,用扳手拧紧立柱上的螺母,以防立柱转动(见图2所示)。

图2

（1）升降松紧调节螺钉（配内六角板头）、（2）机头固定手轮、（3）立柱固定螺母、（4）升降手轮、（5）立柱

4、旋动升降手轮，上下移动。若发现升降手轮转动时有过紧或过松的情况，可调节升降座前方的紧松螺钉。升降以略紧为宜，防止粘度计机头产生自重坠落。再将粘度计机头手柄插入机头固定圆孔中，使机头基本保持水平，用固定手轮夹紧。

5、旋松取下粘度计机头下方的黄色保护帽（见图3所示）。

6、调整主机底座的三个水平调节螺钉，使粘度计机头上的水准泡处于中心位置。

技术参数：

型号                 NDJ-5/8S

测量范围 10～2×106mpa.s

转子规格 1、2、3、4号转子（选配0号转子）

转子转速 0.3、0.6、1.5、3、6、12、30、60转/分

自动档 能自动选择合适转速或提示转子号

读数稳定光标 竖条方块光标满格时显示读数基本稳定

测量精度 ±2%（牛顿液体）

供电电源 交流220V±10%   50Hz±10%

工作环境 温度5℃—35℃，相对湿度不大于80%

注意事项：
1、本仪器在出厂前严格调校检验，开机后即可正常工作，请操作者在操作前认真仔细地阅读本仪器说明书，严格按要求操作。
2、仪器电源必须在的电压和频率误差范围内测定，否则会影响测量精度。
3、装卸转子时应小心操作，要将仪器下部的连接头轻轻地向上托起后进行拆装，不要用力过大，不要使转子横向受力，以免转子弯曲。连接头和转子连接端面及螺纹处应保持清洁，否则将影响转子的正确连接及转动时的稳定性。
4、装上转子后不得在无液体的状况下“旋转"，以免损坏轴尖和轴承。
5、每次使用完毕应及时清洗转子，清洗时要拆卸下转子进行清洗，严禁在仪器上进行转子的清洗，转子清洁后要妥善安防在存放箱中。
6、仪器搬动和运输时应托起转子连接头旋上黄色保护帽。注：仪器通电工作前必须把黄色保护帽旋下，以防止损坏仪器。
7、不得随意拆卸和调整仪器的零部件，不要自行加注润滑油。
8、悬浊液、乳浊液、高聚物及其他粘度液体中很多是“非牛顿液体"，其表观粘度随切变速度的时间变化而变化，故在不同的转子、转速和时间下测定，其结果不*是属正常情况，并非仪器不准（一般非牛顿液体的测定应规定转子、转速和时间）。
9、做到下列各点能测得较准确的粘度：
A、准确地控制被测液体的温度。
B、将转子以足够长的时间浸于被测液体同时进行恒温，使其能和被测液体温度*。
C、保证液体的均匀性。
D、测量时尽可能将转子置于容器中心。
E、防止转子浸入液体时有气泡附粘于转子下面。
F、使用保护架进行测定。
G、保证转子的清洁。
H、严格按照操作说明进行操作。
I、低于15mpa.s的液体选用0号转子。

简介说明：

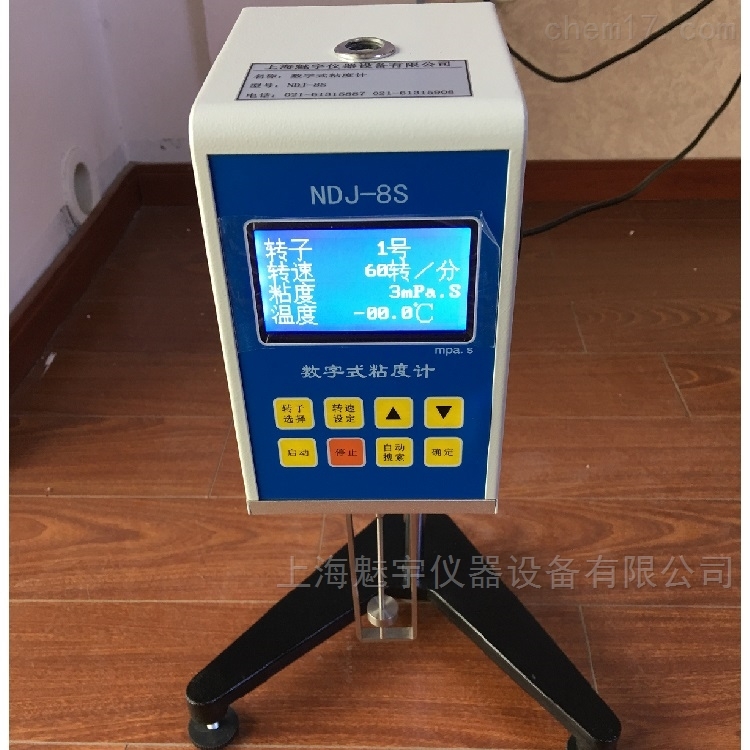

NDJ-8S型数字显示粘度计是本公司粘度计的升级换代产品。本仪器采用较较较先进的机械设计技术、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝色背光、高亮度的LCD显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿型液体的粘度和非牛顿型液体的表观粘度的仪器，可广泛应用于油脂、油漆、塑料、药物、饰品、涂料、洗涤剂等各种物体粘度的测量。

使用说明：

1、准备被测液体，将被测液体置于直径不小于70mm，高度不低于125mm的烧杯或直筒形容器中。

2、准确地控制被测液体的温度。

3、仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。（装上保护架）

4、参照量程表，选择适配的转子旋入转子连接头（向右旋装上，向左旋卸下）。

5、缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。

6、键盘操作及显示界面说明：

（1）仪器键盘如图4所示。

图4

（2）打开仪器背面的电源开关，进入等待状态，仪器采用

中英文显示，显示屏如图5。

按“▲"或“▼"键选择所需语言模式，按“OK/确定"键进入，显示如图6。光标停在“1#"处，按“▶"或“◀"键选择所需转子号，转子号为5种，即“1#、2#、3#、4#及0#"转子。

图 5                     图 6

（3）按“▶"或“◀"键可切换到转速位置，光标停在如图6 0.3转/分。

按“▶"或“◀"键可旋转所需的转速。DV-1转速分为9档，分别为0.3转/分、0.6转/分、1.5转/

分、3转/分、6转/分、12转/分、30转/分、60转/分及自动档。

当选择好转子和转速档位后，按“OK/确定"键，转子开始旋

转，仪器开始进行测量，屏幕显示如图7所示。

（4）如不知合适的转子和转速可选择自动挡，在确定转子后，按“OK/确定"键，仪器就会自动开始测量，逐步搜索到合适的转速。后显示出测量的结果或自动显示所需调换的转子号。

图 7

图7中,转速的单位是RPM,粘度的单位是mpa.s；右边的竖条显示为采样的进程；百分比指的是所测粘度为该档位满量程的百分数。

（5）在图6中当光标移到输出的位置时，按“▶"或“◀"键可选择通讯或打印两种状态。（注：打印、通讯两功能暂未开通）

（6）在图6中，当光标移到时钟的位置时，按“▶"或“◀"键可选择显示或修正两种状态，在显示位置按“OK/确定"键，可显示当前的时：分：秒和-年-月-日；在修正位置按“OK/确认"键，可对时间和日期进行修正。

（7）测量时按“RESET/返回"键，仪器将会停止测量；如再按“OK/确定"键，仪器将按上次设定的转子号和转速进行测量。

（8）在测量前，首先估计被测液体的粘度范围，然后在量程表中，选择合适的转子和转速。

（9）当估计不出被测液体的大致粘度时，应视为较高粘度。选用由小到大的转子（转子号由高到低）和由慢到快的转速。原则上高粘度的液体选民小转子（转子号高），慢转速；低粘度的液体选用大转子（转子号低），快转速。转子号刻在转子柄上。

（10）仪器具有超称报警功能,若测量值大于100%,测量值显示为over。为保证测量精度，测量时量程百分比读数应控制在10%—90%之间为佳。

（11）在任何状态下，按“RESET/返回"键，程序将从起状态开始运行，操作界面回到用户选择工作状态。

NDJ-8S量程表

注：“0"号转子为选配。

例：操作方法一

如选择2#转子，12转，开机后，屏幕显示：选择中文时，光标停在中文处。

按“OK/确定"键，屏幕显示：让光标停在1#处时按“   "键，即显示2#转子，再按“   "键，让光标移到转速6转/分，再按“   "键，显示12转，再按“OK/确定"键，仪器开始进行测量。当右边竖条方块显示光标由下向上升至满刻度时，屏幕显示的粘度值即为测量值。

例：操作方法二

如不知道合适的转子和转速时，可选择自动档。如：假设选用4#转子后，按“OK/确定"键，转速选择自动档（操作方法同上例），然后按“OK/确定"键，仪器会自动搜索到合适的转速。后显示出测量结果或显示所需调换的转子号。如显示3#转子，那么要换上3#转子，再按“OK/确定"键仪器开始测量，后显示出被测液体的粘度。

工作原理：

本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。当转子在液体中旋转时,液体会产生作用在转子上的粘度力矩,该粘性力矩也越大;反之,液体的粘度越小,该粘性力矩也越小.该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度.

本仪器采用微电脑技术，能方便地设定量程(转子号及转速),对传感器检测到的数据进行数字处理,并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

NDJ-8S配有4个转子（1、2、3、4号）和8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度。
