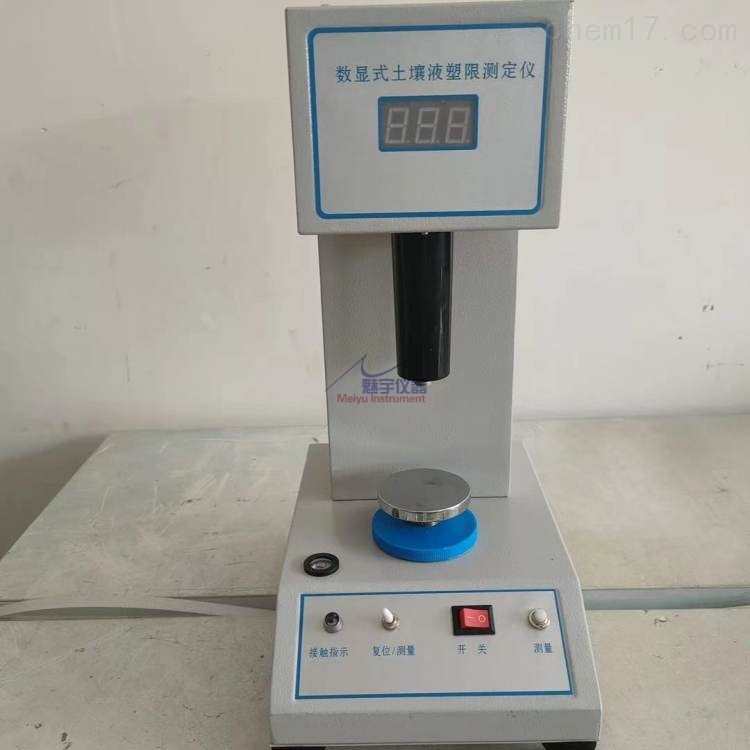

LP-100D土壤液塑限联合测定仪使用说明: ●接通电源,调平机身,打开开关,装上锥体。 ●将装好的土样的试杯放在升降座上,手推升降座上的拨杆,使试杯徐徐上升,土样表面和锥体刚好接触,停止转动拨杆,按启动键,传感器清零,同时锥体立刻自行下沉,5S时液晶显示器上显示锥入深度,数据显示停留时间至少5秒钟,试验完毕,手拿锥体向上,锥体复位(锥体上端有螺纹,可与测杆螺纹相配)。 ●改变锥尖与土体接触位置(锥尖两次锥入位置距离不小于1cm),重复4条步骤,测得锥深入试样深度值,允许*.5mm,否则,应重做。 ●去掉锥尖入土处的凡士林,取10g以上的土样两个,分别放入称量盒内,称重(准确至0.01g)测定其含水量ω.1,ω.2,(计算到0.1%)。计算含水量平均值ω。 ●重复第2条至第4条步骤,对其含水量土样进行试验,测其锥入深度和含水量。 ●取有代表性的天然含水量或风干土样进行试验。如土中含大于0.5mm的颗粒或夹杂物较多时,可采用风干土样,用带橡皮头的研杵研碎或用木棒在橡皮干上压碎土块。试验必须反复研碎,过筛直至将可研碎的土块全部通过0.5mm的筛为止。取筛下土样用三皿法或一皿法进行制样。 ●将制备好的土样充分搅拌均匀,分层装入土样试杯,用力压密,使空气逸出。对于较干的土样,应先充分搓揉,用调土刀反复压实。试杯装满后,刮成与杯边齐平。
LP-100D土壤液塑限联合测定仪电镀部份请以机油擦拭,以防止生锈宜保光亮,外表经常擦拭,保持清洁。上海魅宇仪器设备有限公司设备较较较*,技术力量雄厚,并严格按照要求组织生产销售。我们以多元素的产品种类,精良的质量,低廉的价格,良好的售后服务,赢得了各界客户的厚爱。上海魅宇承诺,凡我公司售出产品质保期为一年。推荐产品憎水性测定仪
应用范围: 该产品采用光学投影、数显、(2种)电磁头自动落锤,能自动测读0~22毫米圆锥入土深度,来测定土壤的液限和塑限,是土木工程、交通建设*的土工仪器。
技术参数: ●圆锥仪总重:76g±0.2g 和100g±0.2g。 ●圆锥角度:30°±0.2°。 ●测读入土深度:0~22mm。 ●测读精度:0.1mm。 ●估读0.05mm。 ●测量时间:5秒。 ●电磁吸力:>100g。 ●电源:220V ±10%。
操作规程: ●取有代表性的天然含水量或风干土样进行试验,如土中含大于0.5㎜的颗粒或夹杂物较多时,可采用风干土样,用带橡破头的研杵或用木棒在橡皮上压碎土块,试样必须反复研碎,过筛,直至可研碎的土块全部通过0.5㎜筛,取筛下土样用“三皿法"或“一皿法"进行制样; (1) 三皿法,取筛下土样200克左右,分开放入三个盛土皿中,用吸管加入不同数量的水或自来水,土样的含水量分别控制在液限、塑限以上和它们中间状态附近,用调土刀调匀、盖上湿布、放置18小时以上。 (2) 一皿法: 取筛下土样100克左右放入一个盛土皿中,用上述方法加水、调土闷土。 为土样的含水量控制在液塑限以上,在进行锥入深度和含水量测定后,依次加水,按上术方法进行第二点和系三点入土深度和含水量测定,该两点和含水量应分别控制在液塑限中间状态附近和液限附近,但加水后充分搅拌均匀、闷定时间可适当缩短。 ●将制备好的土样充分搅拌均匀,分层装入土样试杯、用力压密、使空气也、逸出、对于较干的土样,应先充分搓揉,用调土刀反复压实,试验杯装满后,刮成与杯边齐平。 ●调平测定仪,提起锥杆,按下百分表、将百分表调零。 ●将装好土样的试杯放在测定仪的升降盘座上,调整升降并帽(或调整升降盘)待锥尖与土样表面刚好接触时停止升降、紧固并帽、接通电源,找开电源拔动开关,按下工作按钮、园锥自动下落,达到5秒钟时,园锥径释放器自动锁紧停止下落,按下百分表表头接触倒园锥上平面、这时的读数值就是该土样的锥入深度h1。 ●改变锥尖与土体接触位置(锥尖两次锥入位置距离不小于1厘米)重复3条及4条步骤得锥入深度h2 h1 h2允放误差小于0.5毫米,否则应重作,取h1 h2平均值作为平均锥入深度h0。 ●去除锥尖入土处凡林,取10克以上的土样两个,分别装入称量盒内、称重(准确至0.01克)、测其含水量W1W2(计算到0.1%)计算含水量平均值W0。 ●重复2、3、4、5、6条步骤,对其它两个含水量土样进行试验,并测其锥入深度和含水量。 ●在双对数座标纸上以含水量W为横座标,锥入入深度为纵座标,点绘三个不同含水量的H-W图,连此三点,应呈一条直线,如三点不在同一直线上,可用较高含水量的点和通过其于两点的重心处一点连成直线。 ●在H-W图上,查得入土深度H=20毫米所对应的含水量W,即为该土样的液限We ●根据9条求出的液限We,通过液限与塑限入土深度关系图 (hp-We)查得或根据HP=算出HP再由H-W图求出入土深度为HP时所对应的含水量W即为该土样塑限WP。
安装与调试: ●开箱后,检查仪器是否因运输而发生故障。 ●按装箱单检查是否缺件,及时通知本公司销售部。 ●将电源插上,打开电源,此时显示屏显示数据“05"表示定时5S。 ●为确保仪器测量精度,通电20S后按下仪器的启动键,此时锥连杆应自由下落。 ●调整仪器水平,方法如下:转动调节支脚,使水平泡处于中心位置,此时,工作平面已 处于水平位置。
注意事项: ●未经厂家同意,用户不得自拆仪器,以免造成损坏。 ●配重块要在标准锥上面螺纹上拧紧到位,力度适中,不宜过猛。 ●做试验前后,都应该保证测杆清洁。 ●如果电源电压不稳,出现“死机"现象,各功能键失去作用,请将电源关掉,过3秒钟后,重新启动即可。 ●为确保安全,请注意接地。 ●在试验中,锥连杆下落后,需要重新提起时,只需将测杆轻轻上推到位,便可自动锁住。 ●试样杯放置到仪器工作平台上时,需轻轻平放,不与台面相互碰撞,更应避免其他金属等物与工作台碰撞,有助于保持平台的平度。 ●每次试验结束后,都应取下已装好的标准锥,用棉花或布擦干,存放于干燥处。 ●将工作台及传感器测杆擦净,用干净的布罩罩住仪器。 |
