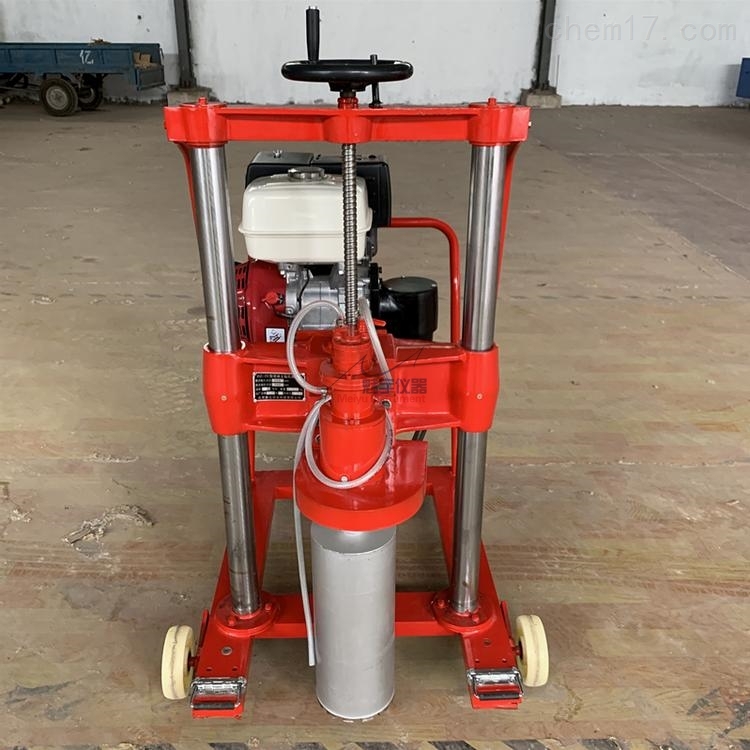

混凝土钻孔取芯机

HZ-15/20混凝土钻孔取芯机技术参数：

■型号：15型电动  20型汽油

■大钻孔取芯深度：400mm 700mm(使用加长杆或加长芯管时可达1500mm)

■大钻孔取芯直径：150mm 200mm

■电压：220V

■输出转速：800-1200转/分

■外形尺寸：480×250×880mm

■功率：（15型）2.2kw

（20型）5.5马力 9.0马力 13马力（本田）5.5 8.5 10.5 12马力（雅马哈）

■机重：110千克。

HZ-15/20混凝土钻孔取芯机上下班必需把电源关掉，出厂前均经严格检验，均符合国家新标准，做到好用，耐用。我公司是一个专业化设计和生产公路建筑仪器的厂家。主要有混凝土检测仪器，水泥砂浆检测仪器，公路土工试验仪器，沥青及沥青混凝土料实验仪器，防水卷材仪器，砖瓦试验仪器，陶瓷检测仪器等七大类百余种产品，已广泛应用于公路、铁路建设，各省市级质量检测中心，建筑公司，混凝土及水泥相关企业单位等。

简介概述：

该产品为HZ系列金钢石工程钻机之一。采用汽油发动机为动力（进口本田原装）启动快捷，操作简便，运转可靠，适用于无电力场所和较大口径的工程钻孔。

结构特点：
★采用双立柱结构、螺旋给进方式，稳定性好，操作简单省力。配有行走轮，移动方便。
★采用高速切割技术与薄壁金钢石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑，成孔质量好，芯样完整光滑、震动小，对建筑物无损害。

用途说明：

20型工程钻机采用高速切割技术，与薄壁金刚石钻头配套，广泛应用于工程建筑、市政工程、设备安装工程和建筑质量检查等领域的钻孔与取芯。

1、 在公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。

2、 安装大型机器设备钻地脚螺栓孔。

3、 安设桥梁扶手及交通安全防护栏杆钻孔。

操作使用：

★使用前准备工作：

→加入93＃无铅汽油和高级润滑油，加入机油的多少可根据机油尺刻度为准。

→在立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否灵活可靠。

→准备好水源。

→检查各部位螺丝是否松动。

★安装：

钻头对准孔位后，把三个行走轮搬起，让底座落入地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量就可以将钻机固定，若打的孔径较大、钻机自身重量不稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺拴加上压杆（如槽钢等）来固定钻机。钻机固定要牢靠，不得摇晃，否则钻孔作业无法正常进行。

★开孔：

以上工作做好后，即可开孔作业，装上钻头，启动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提到高出水泵位置，然后手捏气囊把水吸入水泵，水泵上水后把水桶放到地面即可。油门调至大，开始轻摇给进手柄，使钻头缓慢接触地面。开孔要诀：先给水后钻进，给进速度要慢，钻压要小。严禁无水作业，以免烧毁钻头和水封。

★正常钻入：

当开孔钻进2-3mm深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要诀是：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。

★终孔：

到达所取深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。

注意事项：

1、当出现卡钻时，不允许采用强行起动机器的办法来排除卡钻，而应采用人工方法（如用加长搬手转动钻头）排除后，方可重新起动机器。

2、当岩芯卡在钻头内时，应立即停止钻进，及时清除。清除时，只允许用橡胶锤或软木棍轻轻敲击钻头钢体，反复敲击即可将岩芯清除出来。严禁用铁锤敲击钻头或岩芯，严禁用铁棍从钻头后部插入敲击岩芯，以免损坏薄壁钻头。

3、使用前应仔细阅读（汽油机用户手册）

4、严禁无水作业。

维修保养：

1、取芯完成后，要把适当部位擦净、晾干、涂油。

2、要有专业人员负责使用保养，以保持机器的正常使用。

3、经常查看汽油、机油，以防短油造成机器损伤影响寿命。

4、机器长时间使用或使用多次后，应检查一遍各部位螺栓是否有松动现象，以防影响和耽误正常使用。

5、如机器长时间不使用，应把机器化油器中的汽油放净，以防化油器没浸时间过长，下次不易起动。
