ZP-1针片状规准仪设备要求： ●校验项目。 ●外观。 ●尺寸。 ●校验用器具。 ●钢直尺：量程300mm，分度值1mm。 ●游标卡尺：量程300mm，分度值为0.02mm。 ●弧度板。
ZP-1针片状规准仪先用干细棉布或擦拭纸擦拭仪器外表，以擦拭其灰尘或油污等，小心注意外表勿受伤。再用干净细干棉布沾上工业用酒精，擦拭仪器外表，尤其金属及非金属表面。上海魅宇产品远销各地，深受用户好评。 推荐产品混凝土含气量测定仪
计算方法： 碎石或砾石中针片状颗粒含量按式（T0311-1）计算，准确至0.1%。 Qe=m1/m0×100（T0311-1） 式中：Qe——试样的针片状颗粒含量（%）； m1——试样中所含针状颗粒与片状颗粒的总质量（g）； m0——试样总质量（g）。 注：如果需要可以分别计算针状颗粒和片状颗粒的含量百分数。
使用说明： ●目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表T0311-2所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。 ●将通过针状规准仪上相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。 ●称量由各粒级挑出的针状颗粒和片状颗粒的质量，其总质量为m1。
适用范围： 主要用于混凝土骨料的分级筛选； ●本方法适用于测定水泥混凝土使用的4.75㎜以上的粗集料的针状及片状颗粒含量，以百分率计。 ●本方法测定的针片状颗粒，是指使用规准仪测定的粗集料颗粒的小厚度（或直径）方向与大长度（或宽度）方向的尺寸之比小于一定比例的颗粒。 ●本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。

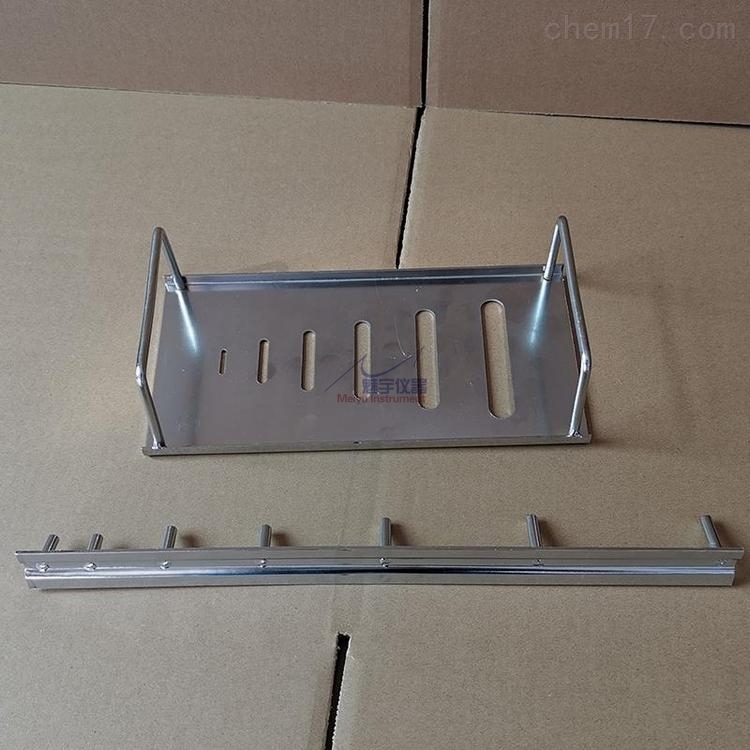

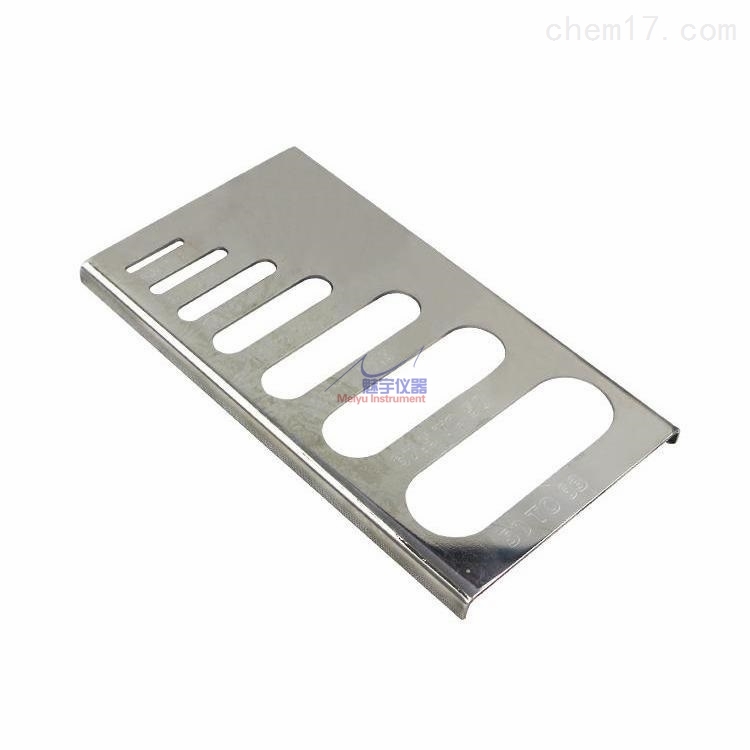

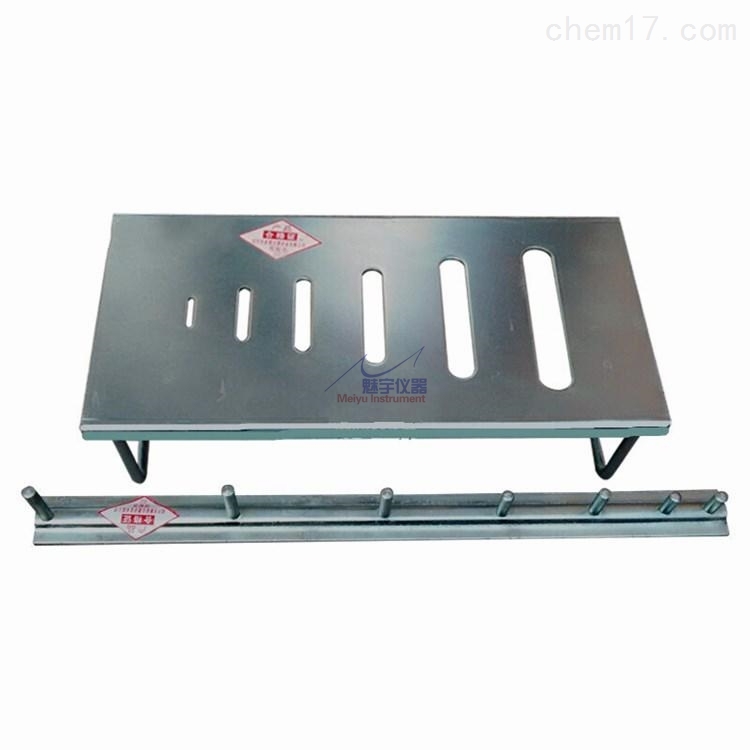

技术要求： ●普通混凝土用碎石或卵石片状规准仪： →片状规准仪长190mm、宽115mm、厚3mm、高100mm。 →片状规准仪为条孔 ，长×宽分别为85.8mm×14.3mm、67.8 mm×11.3mm、54 mm×9mm、43.2 mm×7.2mm、31.2 mm×5.2mm、18 mm×3mm。条孔均匀分布在规准板上。 ●建筑用卵石、碎石片状规准仪： →片状规准仪长240mm、宽120mm、厚3mm、高100mm。 →片状规准仪为条孔，长×宽分别为82.8mm×13.8mm、69.6 mm×11.6mm、54 .6mm×9.1mm、42.0 mm×7.0mm、30.6 mm×5.1mm、17.1 mm×2.8mm。条孔均匀分布在规准板上。 ●规准孔两端为圆弧形，其弧形分别为各孔宽度： →规准板支腿为8mm直径的光圆钢筋制成。 →规准板及支腿平直、光滑、表面镀铬，孔壁平直。
注意事项：
●每次使用后，应洗净擦干。
●非试验人员不得使用本仪器。
●试验在进行过程中不得离开或与人闲谈。
●应放置在无尘、无腐蚀常温的环境中。
●使用本产品前，请仔细阅读说明书，并妥善保管好说明书。
校验方法：
●目测和手摸是否光滑、平整，是否镀铬。
●用钢直尺测量片状规准仪长、宽、厚及高。
●用钢直尺测量孔宽及孔长。
●用游标卡尺测量支腿直径。
●用弧度板测量条孔端部的弧径。
|
