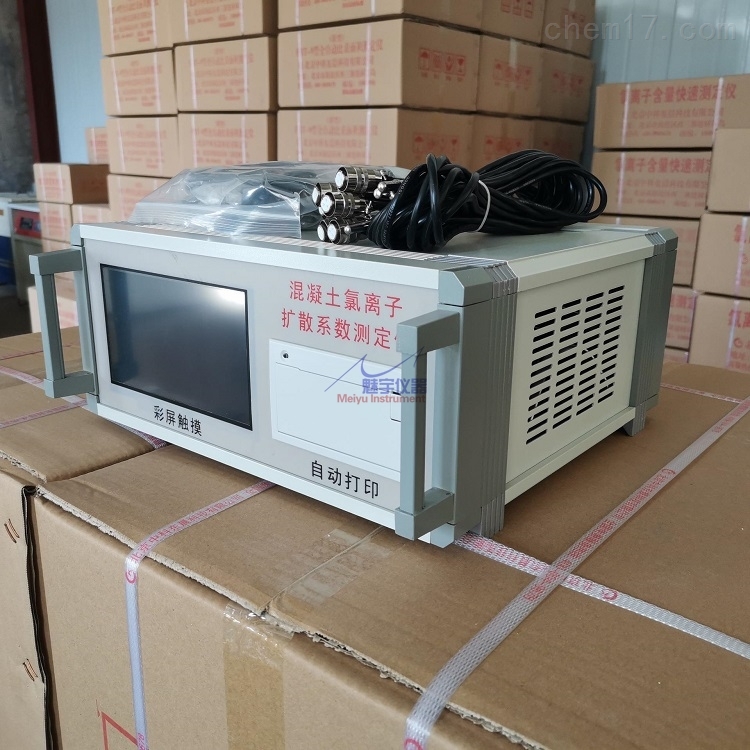

NJ-RCM混凝土氯离子扩散系数测定仪操作步骤: ▲将混凝土切割成直径为100mm、厚度为50±2 mm的圆柱试样; ▲将试样在超声浴中清洗;当按照GB/T50082-2009或NTBuild492进行试验时,试样应用饱和Ga(OH)2进行真空饱盐处理。 ▲将清洗后的试样安装在试样夹具上,注入测试溶液,连接测试主机; ▲打开测定仪主机进行电迁移实验; ▲将电迁移后的试样沿轴向劈开,在劈开的表面上喷涂硝酸溶液; ▲测量沉淀物显色深度,将数据输入评价软件得出评测结果。
NJ-RCM混凝土氯离子扩散系数测定仪上下班必需把电源关掉,产品出厂前均经严格检验,均符合国家新标准,做到好用,耐用。我公司是一个专业化设计和生产公路建筑仪器的厂家。主要有混凝土检测仪器,水泥砂浆检测仪器,公路土工试验仪器,沥青及沥青混凝土料实验仪器,防水卷材仪器,砖瓦试验仪器,陶瓷检测仪器等七大类百余种产品,已广泛应用于公路、铁路建设,质量检测中心,建筑公司,混凝土及水泥相关企业单位等。推荐产品三洋混凝土含气量测定仪
执行标准: ▲中国土木工程学会《混凝土结构耐久性设计与施工指南》(CCES-01--2004)。 ▲《公路工程混凝土结构防腐蚀技术规范》 JTG/T B07-01-2006。 ▲《杭州湾跨海大桥施工技术规范》、《青岛海湾大桥施工技术规范》推荐标准。 ▲《氯离子扩散系数测定》(JG/T262-2009)。 ▲《水工混凝土试验规程》SL352-2006。 ▲北欧NT BUILD 492(Chloride Migration Coefficient from Non – Steady - State Migration Experiments)。 ▲国家标准《普通混凝土长期性能和耐久性能试验方法》(GB/T50082-2009)。 ▲EU – Project CHLORTEST G6RD – CT – 2002 – 00855推荐标准。 ▲CEN TC 51(CEN TC 104)/WG12/TG5推荐标准。
主要特点: ▲三重瞬间短路保护可自行恢复。 ▲温度传感器可由用户校准。 ▲U盘上传拷贝数据。 ▲电脑计算软件数据智能处理。 ▲有机玻璃夹具结构精巧。 ▲嵌入式高量测精度采集系统。 ▲全自动微电脑自动测温。 ▲液晶屏显示各通道测试数据。 ▲断电重启数据自动恢复。
应用范围: 本仪器采用流行的一机多用工作模式,既可以做符合《普通混凝土长期性能和耐久性能试验方法》(GB/T 50082-2009)的RCM法,也可以做符合《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01-2006)的RCM法实验,从而快速评价混凝土抵抗氯离子渗透的能力,为氯离子侵蚀环境中的混凝土结构耐久性设计以及使用寿命的评估与预测提供基本参数,为高性能混凝土的配合比设计和混凝土结构质量检验评定的依据。 试验适用于骨料大粒径不大于25mm(一般不宜大于20mm)的实验制作或者从实体中取芯的混凝土试件。试件数据可作为氯离子侵蚀环境耐久混凝土的配合比设计和混凝土结构质量检验评定的依据。
技术参数: ▲测试通道:6通道、9通道、 12通道、16通道可选。 ▲输出电范围:0~400 mA。 ▲输出电流精度:±0.1mA。 ▲温度准确度:±0.2℃。 ▲输出电压:直流 0~60V 可调(±0.1V)。 ▲输入电源电压:AC220V±10 /50Hz。
规格尺寸: ▲主机尺寸:385*345*145(mm)。 ▲主机重量:5 kg。 ▲主机外形尺寸:530*200*420(mm)。 ▲饱水机重量:32 kg。 ▲饱水机外形尺寸:750*680*400(mm)。 ▲扩散系数配件:9 kg。 ▲扩散系数配件外形尺寸:610*270*260(mm)。 ▲总机重量:46 kg。
工作原理: 氯离子扩散系数快速测定的试验原理早由唐路平等人在瑞典提出,北欧以此原理为基础发展了CTH法(NT Build 492-1999.11),同时德国亚琛工业大学土木工程研究所(IBAC,RWTH Aachen)也在DuraCrete Document BE95-1347/R8-1999.03研究报告和DAfStbHeft 510-2000中提出了RCM方法。RCM方法是德国氯离子电迁移快速试验方法发展中的一种版本,而且已先后被瑞士SLA 262/1-2003标准和德国BAW标准草案(2004.05)采纳。经过多年的发展,RCM法在上被认为当前测量在非稳态下氯离子扩散系数较为准确的试验方法之一.RCM在引入到国内变成两个版本,主要区别有三点:1)试验过程中的电压调节及对应的测试时间不同。以下内容摘自《氯离子扩散系数测定》JG/T262-2009。





|
