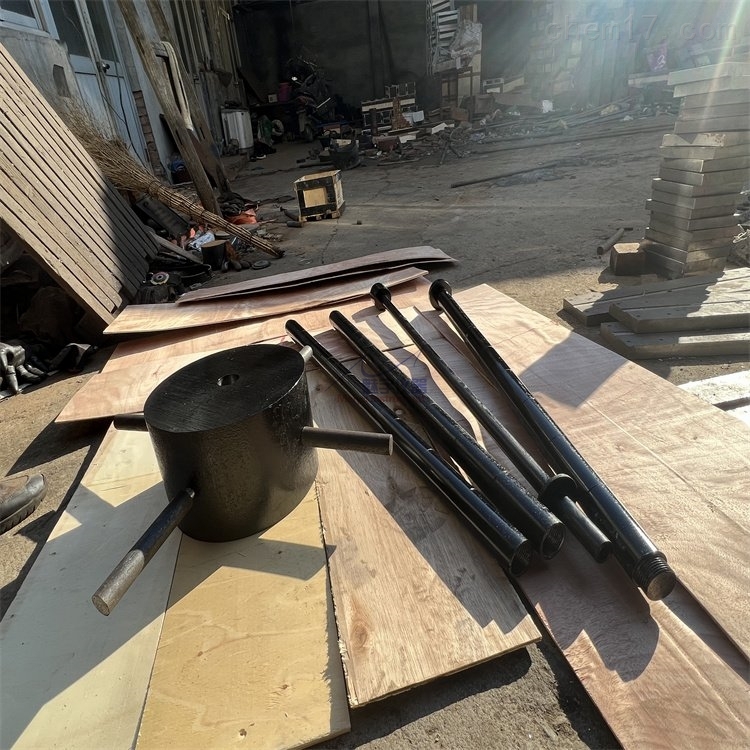

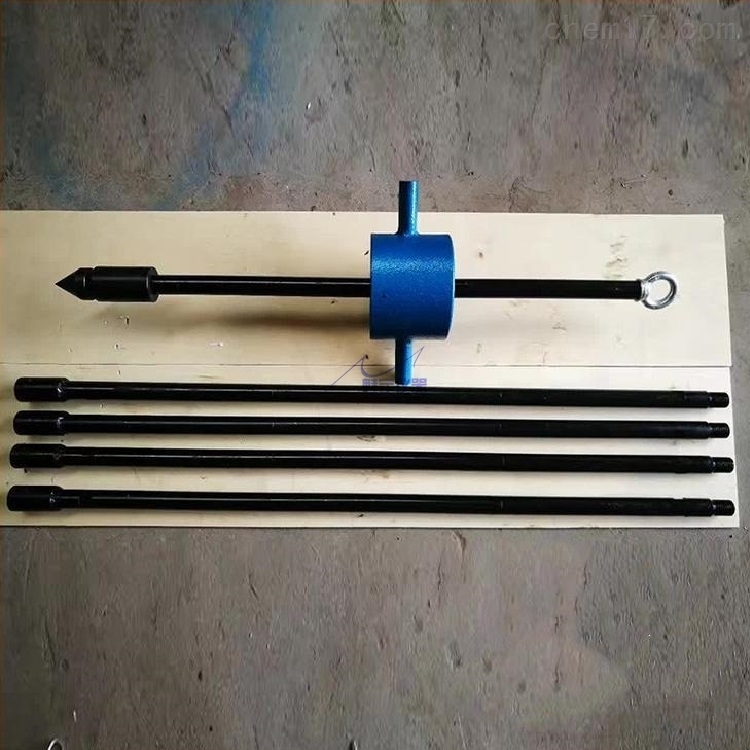

63.5Kg重型触探仪概述说明: 该设备是利用一定的锤击动能,对地基土作出工程地质评价。主要由触探探头、触探杆、及穿心锤三部分组成,触探杆一般采用直径40毫米的加厚钻杆,穿心锤重63.5千克。本仪器是利用一定的锤击动能,对地基土作出工程地质评价。
63.5Kg重型触探仪润滑部分保养步骤:先用细棉布将灰尘擦拭干净,润滑部分再加入润滑机油、或由黄油枪加入。上海魅宇仪器设备有限公司主要产品有混凝土水泥试验仪器、公路土工试验仪器、沥青防水卷材试验仪器、化学分析仪器、试验机、天平、试模、筛具等。所有产品保修期为一年,我公司产品受到广大客户的欢迎,真诚地希望我们合作成功!
操作规程: 1.贯入前,触探架应安装平稳,保持触探孔垂直。 2.贯入前,应使穿心锤自由下落,落距为76±2cm,将一定规格的标准贯入器打入土中15cm,再打入30cm,用后30cm的锤击数为标准贯入试验的指标N。 3.当触探长度大于2m时,锤击数应根据校正系数进行校正。
注意事项: 1、对于“清除"处理后的地基土压缩性较高且厚度较大的情况必须进行路堤沉降校核以确保公路营运安全。 2、现场触探试验时必须采用上述推荐的标准设备现场操作必须严格遵守试验操作规程。 3、请各有关单位在实践中注意积累资料,总结经验及时将发现的问题和修改意见函告省交通厅,以便修订时参考。
校验方法: 1.锤质量:用称量为10kg(或100kg),感量为5g(或50g)的案称(或磅称)连续称锤三次,以三次称量的平均值作为测量值,其值为标准值的土10g,此时锤质量合格,准用,否则应予调整或更换,直至合格。 2.贯入锥锥度:用卡尺测得贯入锥直径,用钢尺测得贯入锥的高度,由三角函数公式求得贯入锥角度,重复三次,取三次的平均值,作为锥度。 3.落距:用钢尺测取三次,取其平均值。 4.贯入锥直径、触探杆外径:用卡尺分别测取三次,测其平均值。 5.触探仪应校验合格后方可使用。
技术参数: 1.触探杆一般采用直径42mm钻杆,穿心锤重63.5Kg。 2.锤重量:10kg±10g; 3.落距:500mm; 4.大贯入深度:600mm; 5.贯入锥度:60°; 6.贯入锥大直径:ф40mm;
