SYD-0752乳化沥青湿轮磨耗仪工作过程： ■“＞"键为右移键，按动此键，可移动需设定值的位置。 ■“∧"键为加键，当要改变设定值的数值时，可按动此键，数值可从0开始加到9。 ■按动“PAU"键约10秒钟，数字设定值一栏的数码管闪烁。 ■按动“＞"键，选择需改变数值的位置，比如从左边*位开始，再按动“∧"键确定所需的数值。 ⑴显示值，显示加法计时值 ⑵设定值，设置计时时间 ⑶功能键 ■完毕后再按动“＞"键，选择第二位、第三位、第四位，用按动“∧"键的方法设定好各位的设定值。 ■按“RST"键，计时值清零，计时器做好计时准备。 ■按动操作面板上的运行键，仪器开始计时操作，直到计时值等于设定值时，计时停止，仪器停止工作。 ■若设定值不变而需重新开始工作，只需再按一次“RST"键即可，计时从第6条开始重新工作。
SYD-0752乳化沥青湿轮磨耗仪干磨擦部分保养步骤：先用干细棉布或擦拭纸擦拭磨擦表面，以擦拭其灰尘或油污等。也可使用吹气壶，将灰尘吹掉。该展台是上海魅宇仪器设备有限公司旗下的产品导购，是国内检测仪器行业优选厂家，自上线以来，得到众多消费者喜爱，客户量稳步增加，上海魅宇仪器网功能完善。所有产品提供三包服务。推荐马歇尔稳定度测定仪
技术参数： ■电机转速：1400rpm。 ■工作电源：AC380V±10%；50Hz。 ■整机功耗：不大于380W。 ■磨头自转速度：140rpm。 ■磨头公转速度：61rpm。 ■磨头质量：2.27kg （工作质量）。 ■磨头橡胶管长度L：127mm。 ■定时性能：5分钟定时。 ■外形尺寸：620㎜×500㎜×780㎜（长×宽×高）。 ■机体重量：260kg。
注意事项： ■工作电源为AC380V、50Hz，使用前必须按要求配备好配电箱或电源插座，外壳必须确保良好接地，注意使用安全。 ■本仪器的主要工作部件为高速旋转装置，仪器工作时请不要将手、头（头发）伸入高速旋转区域，防止发生意外！ 仪器使用3个月左右应加油一次，加油时拆下仪器顶部盖板对内部链条齿轮涂抹润滑脂，拆下磨头上部主轴螺母对内部齿轮涂抹润滑脂。 ■每次使用后应将磨头及机体上的水渍擦试干净，以防生锈。 ■每次试验必须用新胶管，或将原胶管翻转180°后使用。

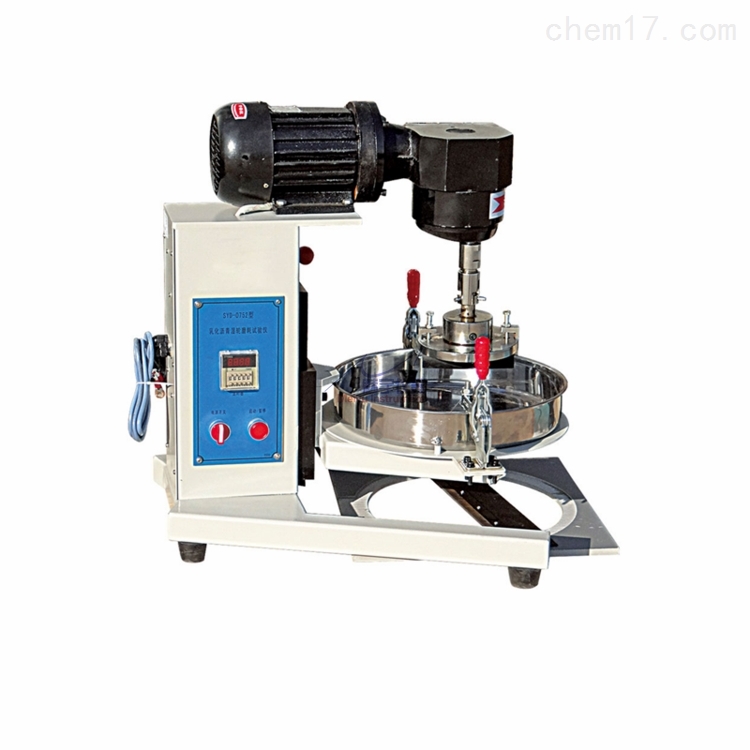

组成：
主要有盛样盘、磨耗头、升降平台、升降摇杆、夹具等组成。
试验方法： ■从烘箱中取出试件，冷却至室温，称重G1。 ■称重后置于（25±1）℃的水浴中（60～70）min。 ■从水溶液中取出试件置于盛样盘中，然后固定在磨耗机的升降托架上，转动升降手轮，升降托架上升到试件顶起磨头。 ■在盛样盘中装入温度保持（25±1）℃的水。将试件浸入水中，使水深至少超过试件6mm， ■打开总电源开关，接通仪器工作电源。 ■将计时计数器设置工作时间为5min，按下运行按钮开始运行，对试件进行研磨。注意每次磨耗作业均应使用新的橡胶磨耗面。 注：计数器的设定与工作过程见下面第五条。 ■预定时间或预定次数一到，磨耗机自动关机，转动升降手轮，落下升降托架，取出试件。 ■将试件冲洗，再放入（60±3）℃的烘箱中烘至恒温。 ■取出冷却至室温，并称重G2。 ■操作前后均应对机体的紧固件进行检查，防止松动，在磨耗机运行过程中，如有异常响声应立即关机。
标准简介： 该仪器是按照中华人民共和国行业标准 JTJ 052-2000 《公路工程沥青及沥青混合料试验规程》中 T 0752-1993 《乳化沥青稀浆封层混合料湿轮磨耗试验》、JT/T 708-2008《乳化沥青稀浆混合料湿轮磨耗试验仪》的要求设计制造，适用于检验乳化沥青稀浆封层混合料成型后的耐磨耗性能，与负荷轮碾压试验一起确定稀浆封层混合料的沥青含量。本仪器为落地式结构，设计新颖，结构稳重，使用方便。本仪器的结构设计、试验器具的规格尺寸等均符合 T 0752标准的要求。
计算公式：
乳化沥青稀浆封层混合料的磨耗值：
md=（ma-mb）×a
式中：md—乳化沥青稀浆封层混合料的磨耗值，g/m²
ma—磨耗前的试件重（g）;
mb—磨耗后的试件重（g）;
a—系数 a=1/A;
A—磨耗头胶管的磨耗面积m²
主要特点：
■制作精良，电机转速稳定，测试结果准确可靠。
■具有电子定时装置，定时精度高，设定时间到则自动停止试验。
■设计较较较*，稳重大方，电机转速稳定。
使用前准备： ■按T0752-1993标准所规定的要求，准备好试验用的各种试验器具、材料等。 ■检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。 ■检查本仪器的外壳，必须处于良好的接地状态，接地线必须确保良好接地。 ■使用前应仔细阅读使用说明书。 ■仔细阅读中华人民共和国行业标准T0752-1993《乳化沥青稀浆封层混合料湿轮磨耗试验》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
|
