高速变频分散机

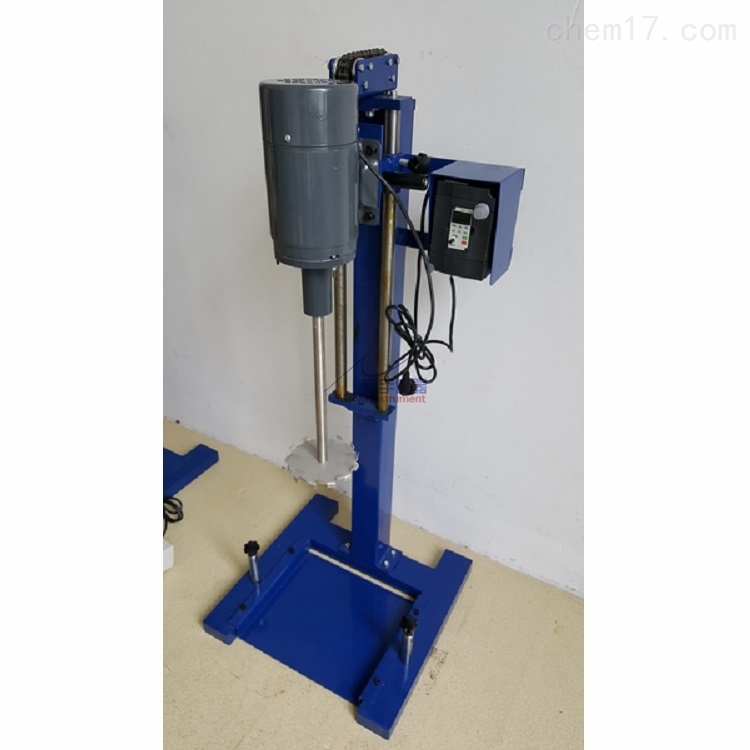

JFS-1.1高速变频分散机概述说明：

JFS-1100型砂磨机是我厂采用国内外新技术设计开发的新型环保型实验室产品，该产品集中了搅拌、砂磨、分散多种用途的功能于一体，是实验室人员理想的实验设备。

本设备采用变频电机，它具有体积小，噪音低、无换向干扰、无碳刷机械磨损等优点，数字直接显示转轴转速，并配有分散叶轮与砂磨叶盘。能适应实验室不同的试验需要，并可根据显示的转轴速度直接计算搅拌、分散、砂磨叶片的线速度与物料粘度及化学反应速率之间的关系，为大规模投产提供正确的数据。

JFS-1.1高速变频分散机产品三包期为正式交货之日起一年，是根据我国建筑行业施工特点和有关技术规范研制的专业化仪器，可靠性好、使用范围广、宽温操作环境、体积小重量轻、操作简单、携带方便。主要用于建筑、建材、水利、电力、冶金、石化、港口、道桥、市政等基本建设工程。对非人为造成的各类零件损坏，及时免费更换。

结构特点：

1.本机采用双轴恒力升降系统，升降方便。

2.采用新型变频电动机，通过智能型变频控制器，对电机实行无级调速。应用数字PID技术，控制精度高，4位数码管直接显示主轴转速。

3.分散叶轮和砂磨叶盘与转轴用螺丝直接连接。

4.由左右夹持器对料筒固定，筒体采用夹套式结构，可通过冷却水，用不锈钢材料加工而成。

安装说明：

1.将两夹持器分别装在固定架上，夹持杆平面向上。

2.将不锈钢料筒固定在夹持器中，筒盖孔与电机轴相吻合。

装箱清单：
1.整机 1台
2.料筒 1只
3.料筒盖 1副
4.砂磨盘 1只
5.分散搅拌叶轮 4只
6.调速器 1台
7.夹持器 1副
8.说明书 1本
9.合格证 1个

使用维护：

1.使用时将选用的砂磨盘或分散叶轮与转轴固定。

2.调整转轴与容量的高位置，锁紧电机座及容器，放入物料并盖上容器盖。

3.接通电源，打开开关，等待显示屏复位为零位后，然后按需要转速按动触摸式按钮增或减。

4.本电机为串激电机，转动时电刷有火花产生，防爆车间不宜使用。

5.转速大于4000r/min不宜开空机。

6.当电机电刷小于是10mm时，应进行更换。

技术参数：

1.电动机型号： JFS-1100(1100W  220V 50HZ)

2.调整范围：变频调速 60-8000r/min

3.搅拌分散叶轮直径：￠50mm；￠60mm; ￠80mm；￠100mm

4.砂磨盘直径：￠60mm；

5.升降行程：400mm

6.外形尺寸：500×510×1050mm

7.料桶：5L

按键说明：

DATA：按此键可在转速、频率、电压、温度等测量值间进行切换；

RUN： 运行按键；

STOP：停止按键；

PRO： 编程设置按键；

◀：编程时，数值左移按键；

▲：数值上升按键；

▼： 数值下降按键；

此为简易说明，便于入门级使用。未尽之处祥参变频控制器说明书。

操作指南：

1.插上电源，仪表上显示正常。

2.将电位器旋钮往左旋到底。

3.按动面板上的“RUN"键，电机准备运行。

4.调节电位器旋钮直至所需的转速。（也可按“▲"或“▼"键，直至所需的转速。）

5.按“STOP"键，电机停止运行。
