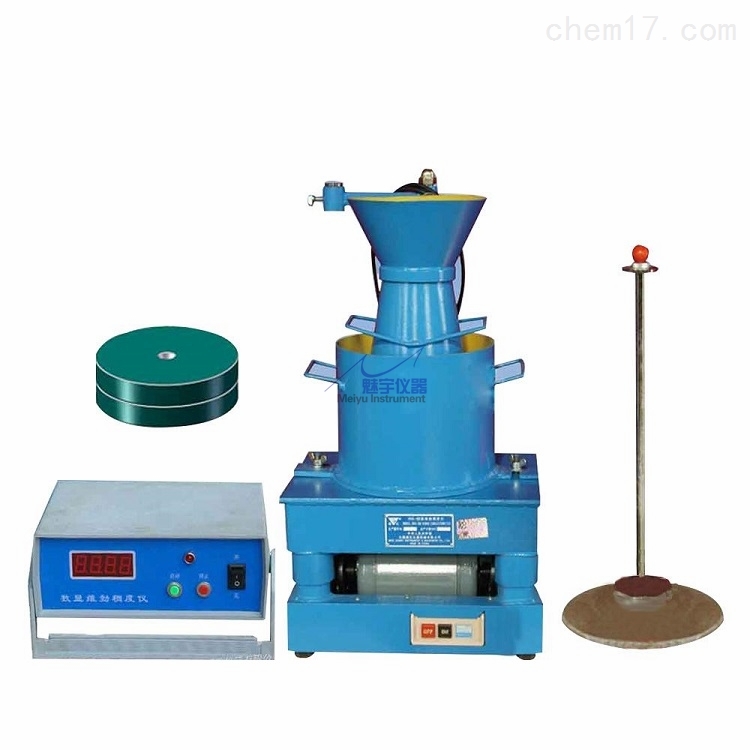

HVC-1混凝土维勃稠度仪结构组成：
维勃稠度仪构造详图 ■容器内径240±5mm ，高为200±2mm 坍落度筒其内部尺寸为：底部直径 200±2mm ■旋转架 与测杆及喂料口相连。测杆下部安装有透明且水平的圆盘，并用定位螺钉把测杆固定在数显表中。旋转架安装在立柱上通过十字凹槽来控制方向，并用固定螺丝来固定其位置，就位后测杆与喂料口的轴线与容器的轴线重合。 透明圆盘直径为230±2mm，厚度为10±2mm。荷重块直接固定在圆盘上。由测杆、圆盘及荷重块组成的滑动部分总重量为2750 ±50g。 ■捣棒： 直径16 mm，长600mm的钢棒，端部应磨圆。 ■震动台：工作频率50±3Hz。
您所咨询的HVC-1混凝土维勃稠度仪产品为联保产品，工艺技术，性能优异，操作简单，控制精度高，可靠性好，*试验要求。感谢您访问上海魅宇仪器设备网，您有任何想咨询的产品或建议均可致电我们的，规定时间内您均可得到由上海魅宇仪器设备有限公司提供的免费质保服务，解除您的后顾之忧，您可放心采购。
技术参数： ■坍落度筒 顶部内径：100±2mm 底部内径：200±2mm 高 ：300±2mm ■震动台频率：50 ±3Hz ■震动台空载振幅（含容器）：0.5±0.05mm ■压重 ：2750±50g ■电机功率 ：0.25Kw ■电压：380V ■外形尺寸 ：380×500×670mm ■总重：50Kg
调试说明： ■仪器调试 仪器出厂前台面对底平面的不平行度小于1mm ，其测量方法是：将震动台放在平台上，用高度尺测台面四角处的高度，其高度应小于1mm，使用中如发现超差，必须重新调整。调整的方法是：修整四个机脚的厚度。 ■调试零位 将坍落度筒放在容器内，在坍落度筒内装配重物（其重量相当于料重的重物）。松开四个螺栓，将喂料斗扣紧于坍落度筒上缘，并使旋转架和立柱按图（一）中位置扣好，然后拧紧四个六角头螺检。松开定位螺钉，按图位置使透明圆盘放在坍落度筒上，并使立柱和导杆扣好，按数显表置零键调零。
应用范围： 该仪器适用于粒径不大于40mm ，维勃稠度值在5-30 秒之间的干硬性混凝土的测定。仪器符合GB/T 50080-2002（GBJ80-85）《普通混凝土拌和物性能试验方法》、JG 3043等标准中关于混凝土拌和物维勃稠度试验的有关规定。
操作使用： ■放在坚实水平的平台上，用湿布把容器、坍落度筒、喂料口内壁及其它用具湿润。 ■将喂料口提到坍落度筒上方扣紧，校正容器位置，使其轴线与喂料口轴线重合，然后拧紧蝶形螺母。 ■把按要求取得的混凝土试样用小铲将料分三层装入坍落度筒内，每层料捣实后约为高度的三分之一，每层截面上用捣棒均匀插捣25下，插捣第二层和顶层时应插透本层，并使捣棒刚刚进入下一层顶层，插捣完毕后刮平顶面。 ■将透明圆盘转到坍落度筒上方锁紧定位螺钉并调零。 ■使喂料口、圆盘转离，垂直地提起坍落度筒，此时并应注意不使混凝土试样产生横向扭动。 ■把透明圆盘转到混凝土圆台体顶面，放松定位螺丝，降下圆盘，使其能轻轻接触到混凝土表面，读出数值即为坍落度值。 ■同时按控制器“启动/停止"按钮，当震动到透明圆盘的底面被水泥浆部满的瞬间再按“启动/停止"按妞，震动停止，控制器显示数值（时间：单位秒）即为维勃稠度值。
维护和检查： ■每使用一次，必须将容器、喂料口、坍落度筒及透明圆盘洗净，并用布擦净，尤其是透明圆盘上的泥浆必须擦净，以便下次观察。（清洗仪器后将仪器擦干，特别是电器部分一定要注意防潮）。 ■每次起振前，必须检查各部件、零件是否定位，各处螺钉是否上紧。 ■长期使用，透明圆盘如磨毛，应及时抛光，如厚度小于8mm，应及时更换。使用中，如压重小于2700 克，应更换透明圆盘或增加配重，加配重的方法是将相当与50克的垫圈固定在顶端螺钉下面。
