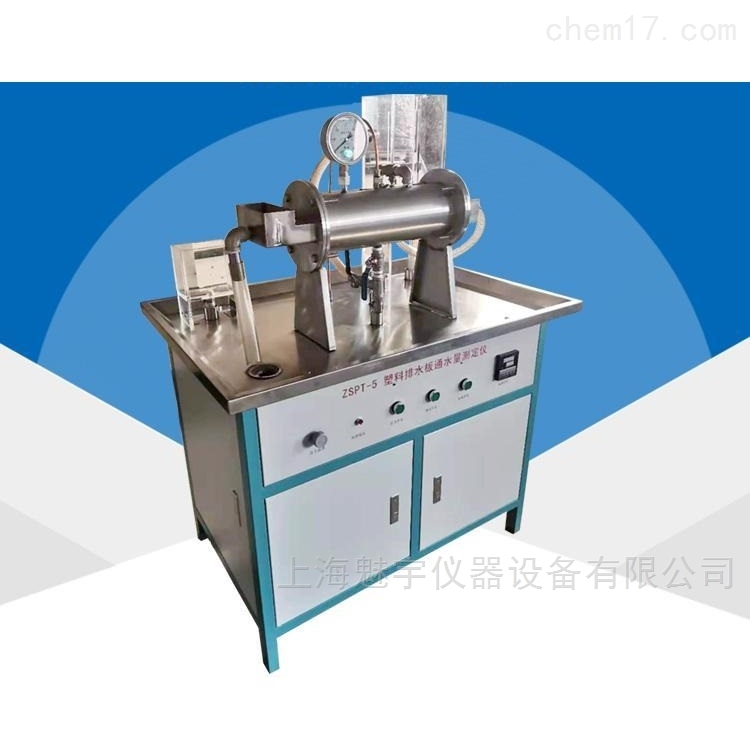

排水板水平通水量测试仪工作原理

点击放大
产品型号:
TSY-17​
产品报价:
产品特点:
排水板水平通水量测试仪含工作,加压容器,溢流,进水平衡水箱,电动加压泵,送水泵,符合土工合成材料试验规程。
  TSY-17​排水板水平通水量测试仪工作原理的详细资料:

上海魅宇产品有TSY-17排水板水平通水量测试仪、混凝土水泥试验仪器、公路土工试验仪器、沥青防水卷材试验仪器、化学分析仪器、试验机、天平、试模、筛具等。我们可为公路、铁路、桥梁、搅拌站、市政、大专院校、工程质量检测中心提供全套试验仪器与检测仪器设备。产品三包期为正式交货之日起一年。在三包期内,供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏,及时免费更换。保修期外设备在使用过程中发生故障,供货方及时到订货方服务,积极协助订货方完成维护。推荐产品土工布厚度仪


TSY-17排水板水平通水量测试仪工作原理:
通过送水泵将送水溢流水箱中的水送入工作容器内,使容器内充满水,再启动加压泵,为加压容器加压,通过压力控制智能表控制水压,再由加压容器将压力传递至工作容器,使之压力平衡。


使用说明:

■安装试样

将试件裁成约48cm长的试样,两头的滤膜各除去lcm,将试件的4只角剪成45°倒角,并小心地装入管状乳胶膜内。

把排水板连同乳胶膜通过工作容器的孔口送入容器,沿承托板从另一孔口送出,使法兰盘两端的外露长度为4cm左右。

用橡胶挚分别套住排水板的出露部分,使橡胶垫紧贴法兰盘外侧,并将乳胶膜翻转包在橡胶垫上。另两块橡胶垫分别套住排水板的剩余出露部分,使乳胶膜的翻转部分被央在橡胶垫之问。排水板的滤膜应超出橡胶垫。

通过4颗螺杆分别将进水平衡水箱和溢流甲衡水箱固定在工作容器上,均匀拧紧螺丝

■通水

打开送水泵、进水口阀门3通过进水口给进水平衡水箱注水,使溢流平衡水箱的溢流口2中有水流出,持续一段时间,以使排水板中的空气排除和滤膜充分湿润。之后关闭进水口阀门3。 5.3加压

打开工作容器的排水口和送水口阀门,打开送水泵开关,通过送水口进水,至排水口有水流出时关闭进水口排水口,打开加压泵开关,通过加压泵加压至要求压力自动停止。


结构组成:

排水板通水仪示意图

1.工作容器

2.溢流平衡水箱

3.进水压力水箱

4.压力控制智能表

5.加压铜管

6.压力传感器

7.加压泵

8.压力表

9.排水管

10.进水平衡箱

11.送水管

12.时间控制智能表

13.进水口

14.送水溢流水箱

15.水位显示器

16.排水口

17.送水泵(见图)

它由不锈钢制成,分八个主要组成部分:工作容器、加压容器、溢流平衡水箱、进水平衡水箱、进水压力水箱、送水溢流水箱、电动加压泵、电动送水泵。

排水板通水仪的工作容器由φ130、厚2mm的不锈钢圆筒与φ200,厚l0mm的法兰盘焊接而成,有效长度为40cm。法兰盘的中间开椭圆孔,孔口尺寸为120mm×15mm,与孔口底边齐平设置带孔眼的不锈钢承托盘。型排水板通水仪工作容器上布置加压表、排水口(带阀门).加压口(带控制阀)、送水口(带阀门)、溢流口(带阀门)。

进水平衡水箱高30cm,通过150mm×40mm的水平连接段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘*。在水箱高l0cm处设置进水口。水箱内设置一道高25cm(以水箱的底面为基点)的溢流坎,进水平衡水箱的外侧设置溢水口1。

溢流平衡水箱高为7cm,通过150mm×40mm的水平连连段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘*。水箱内设置一道高5cm(以水箱的底面为基点)的溢流坎,溢流平衡水箱的外侧设置溢水口2。


应用范围:
该仪器用于检测各种土工合成材料。符合SL/T237-1999土工合成材料试验规程,其截面宽度为l0cm,厚度为5mm左右。 本产品应国家建材局质量检测中心要求,由我厂研制生产。


技术参数:

■型号:TSY-17

■试验尺寸:100mm*450mm

■电源电压:380v

■重量:220Kg

■外形尺寸:1100*650*950mm


产品相关关键字: 管道通水量的计算 计算通水量的关系 通水量与管径的关系 计算通水量不小于 纵向通水量
