Evd动态变形模量测试仪主要特点: ■采用进口传感器及部分元器件,测试精度高。 ■液晶中英文显示,在不同的界面下有相应的中英文提示;并带有背光,在各种环境下有较好的可视度。 ■操作简单、测试速度快,检测一点只需35秒。 ■自动计算Evd值,并显示曲线,准确直观。 ■手持拭主机,配蓝牙微型打印机,现场直接打印,确保测试结果准确、客观。 ■USB传输接口,便于与电脑连接,语音提示功能,操作更便捷。 ■该仪器模拟列车高速行驶时对路基产生的冲击效应,与静载试验相比,更能反映路基土的实际受力情况。
Evd动态变形模量测试仪布局合理,结构紧凑,重量轻,整体性强,外形美观,操作简单,自动化程度高。按上所述,我们认为该产品较为理想,价格低,数据较为稳定,污染浪费少且操作方便。因实验要求我公司同时生产光泽度仪,线棒涂布器,旋转粘度计,漆膜附着力试验仪,涂层杯突试验机,无损检测,力学设备,各种试模,各种筛具,压力试验机,拉力试验机,水泥,混凝土试模类,其它检测仪器。
技术参数:

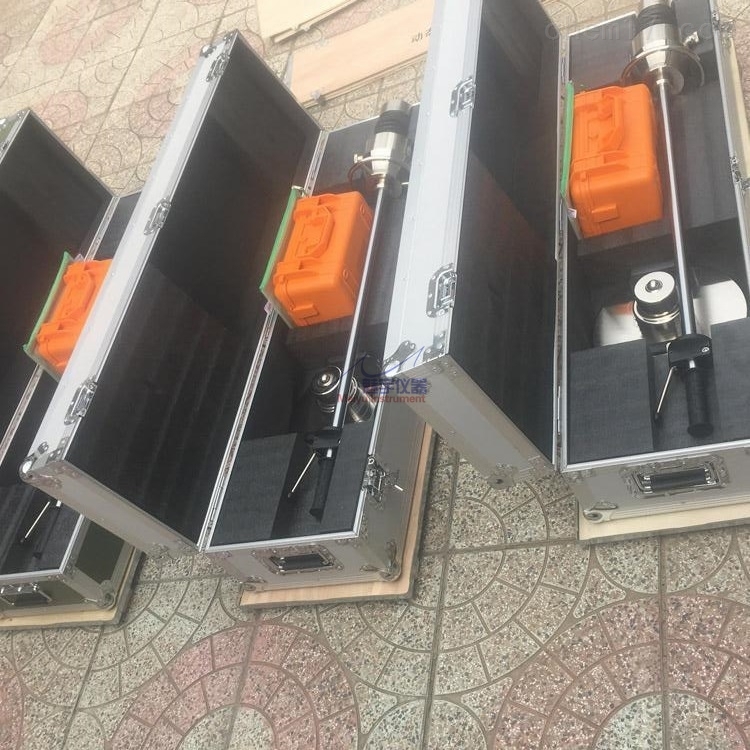

测试适用范围 | 适用土壤类型 | 粒径不大于荷载板直径1/4的各类土和土石混合填料 | 测试范围 | 10Mpa≤Evd≤225Mpa | 测试影响深度 | 0~500mm | 工作环境 | 温度 -10℃~40℃ 湿度<90SHR | 数据采集装置 | 加载装置 | 重量:15kg,其中落锤重:10kg,落锤下落高度值:700+20m 大冲力:7.07kN 冲击力持续时间:18+1ms | 荷载板 | 重量:15kg 直径:300mm 厚度:20mm | 手持主机 | 沉陷测试范围 | 0.10mm~2.00mm | 存储容量 | 2000组测试数据 | 规格 | 屏幕尺寸:3英寸 体积:100×205×40mm 重量:0.8kg | 供电方式 | 大容量锂电池,工作时间大于18小时 | 显示方式 | 中英文切换显示 | 数据传输方式 | 数据线传输 | 打印机 | 连接方式 | 无线蓝牙打印 | 包装规格 | 主机箱 | 材质:工程塑料 体积:420×140×335mm 重量:4.5kg | 外包装箱 | 材质:铝合金 体积:1220×395×380mm 重量:56kg |
用途概述:
(手持落锤弯沉仪)用于层路基在动荷载作用下的弯沉值,从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测,特别适用于场地狭窄地段检测,如路桥(涵)过渡段及路肩的检测,既有线路基等。它能快速测出动态变形模量Evd值。
操作界面:
主菜单界面 测试程序界面 测试准备界面 测试结束界面
符合标准: 《铁路工程土工试验规程》(TB10102-2010)“Evd平板载荷试验" 《铁路路基工程施工质量验收标准》TB10414-2003
|
