ZXL-2000砌体砂浆强度点荷仪应用范围： 该产品是根据GB/T50315-2000<<砌体工程现场检验技术规程>>而研制生产的.是砌体砂浆强度检测的仪器,其特点是能在现场或试验室直接测试,不影响墙体受力性能,具有检测容易,操作方便,所需时间短,测试准确度高等特点,*可以满足砌体工程现场质量控制及旧、古房屋质量鉴定、评定的客观需求.
ZXL-2000砌体砂浆强度点荷仪润滑部分保养步骤：先用细棉布将灰尘擦拭干净，润滑部分再加入润滑机油、或由黄油枪加入。上海魅宇仪器设备有限公司主要产品有混凝土水泥试验仪器、公路土工试验仪器、沥青防水卷材试验仪器、化学分析仪器、试验机、天平、试模、筛具等。所有产品保修期为一年，我公司产品受到广大客户的欢迎，真诚地希望我们合作成功！

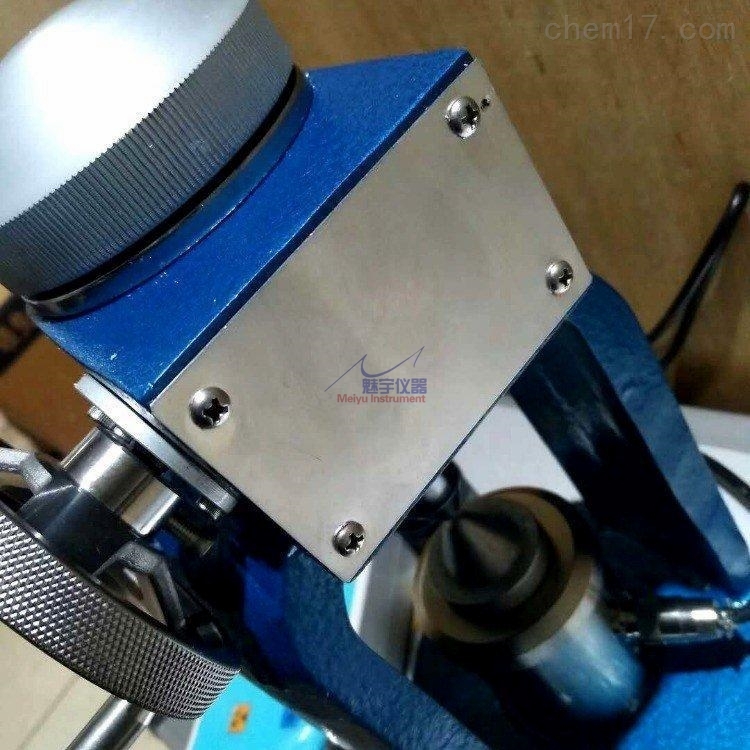

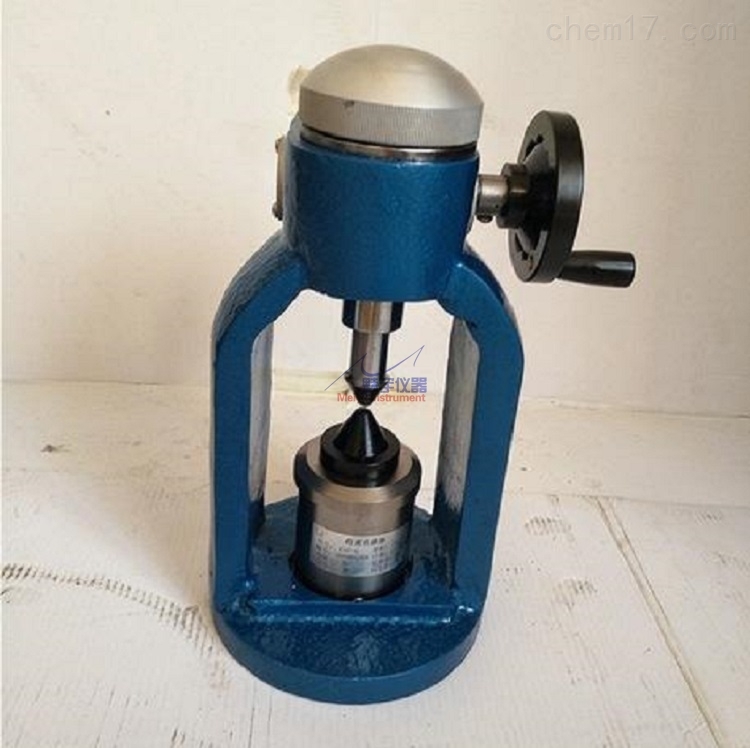

结构与原理： 点荷仪由蜗轮、蜗杆机械加荷系统,压力传感器和微电脑峰值显示器组成,传感器安装在加荷系统的底座上,峰值显示器和加荷系统用导线连接.工作时,将预先取好的砂浆试样放在压头上,用手顺时针慢慢转动点荷仪的手柄,使升降丝杠向下移动,当加载头顶住砂浆试样时就产生了压力荷载,然后缓慢均匀的施加荷载直至试件破坏,此时微电脑峰值显示器将大荷载保持住.
技术参数：
1.大量程：3KN
2.大行程：30mm
3.电源电压：6V
4.净重：4.8kg
维护与保养： 1、仪器使用完毕,应清理干净,装入箱中备用 2、微电脑峰值显示器采用集成电路组装,在使用时电源电压应稳定在220V±5V范围内. 3、仪器在使用和存放均应于室内干燥地方,切忌暴晒,雨淋和受潮,以延长使用寿命. 4、蜗轮箱内应定期注黄干油,保持润滑.
使用方法： 1、仪器使用前,先将传感器与微电脑峰值显示器的连线接好,然后接通电源将显示器上电源开关打开,此时“加荷"指示灯亮,观察显示器上的数字是否为零若不为零应按“置零"键, 使其清零. 2、按下“峰值" 键,峰值指示灯亮,此时可以加荷,当试件破坏时显示器显示的示值为此试件的大强度值,单位为N. 当做下一个试件时需按下“峰值"键使加荷指示灯亮,上一个试验数据消除,若显示器显示的数值为零(显示器有较小数值飘移属正常现象)再按下“峰值" 键使“峰值"指示灯亮,此时可加荷做下一个试验,若显示器显示数值较大在“加荷"灯亮状态下按“置零"键使其清零.每次试验均需重复上述程序,但峰值指示灯不亮时显示器没有峰值保护功能,显示数值会随着卸荷而自动消除. 3、将每个测点处剥离出的砂浆大片加工成(或选取)符合下列要求的试件:厚度 5-20mm,预估作用半径15-25mm,大面应平整,但其边缘不要求非常规则. 4、在砂浆试件上画出作用点,用卡尺测其厚度t,准确至0.1mm. 5、将砂浆试样放置在下加载头上,上、下加载头对准预先画好的作用点,用手顺时针慢慢转动点荷仪的手柄,通过蜗轮、蜗杆传动使升降丝杠向下移动,当加载头顶住砂浆试样时就产生了压力荷载,然后缓慢均匀的施加荷载,至试件破坏,此时停止加荷. 6、记录下峰值显示器读数后,代入公式,计算强度,点荷仪显示器的读数单位为N. 7、将破坏后的试件拼接成原样,量测荷载实际作用点中心到试件边缘的短距离即为作用半径,准确至0.1mm . 8、注意:不要将上下加载头直接顶压,如需上下加载头来做本项检验时,必须在上下加载头之间放置砂浆片,以免损坏加载头. 9、仪器的检定调整 本仪器出厂前已与标准器进行检定.传感器经过一段时间使用需重新检定时,用户可将显示器后盖四个固定螺钉卸下取下前面板,旋转数码显示块左下角(上面的)电位器上的螺钉即可.(下面的电位器是用来调整零点的)调整时应将显 示器处于“加荷"灯亮状态下进行,反复加荷卸荷试验.检定后用稠油漆将调整螺钉封牢,以免受震动发生变化.
|
